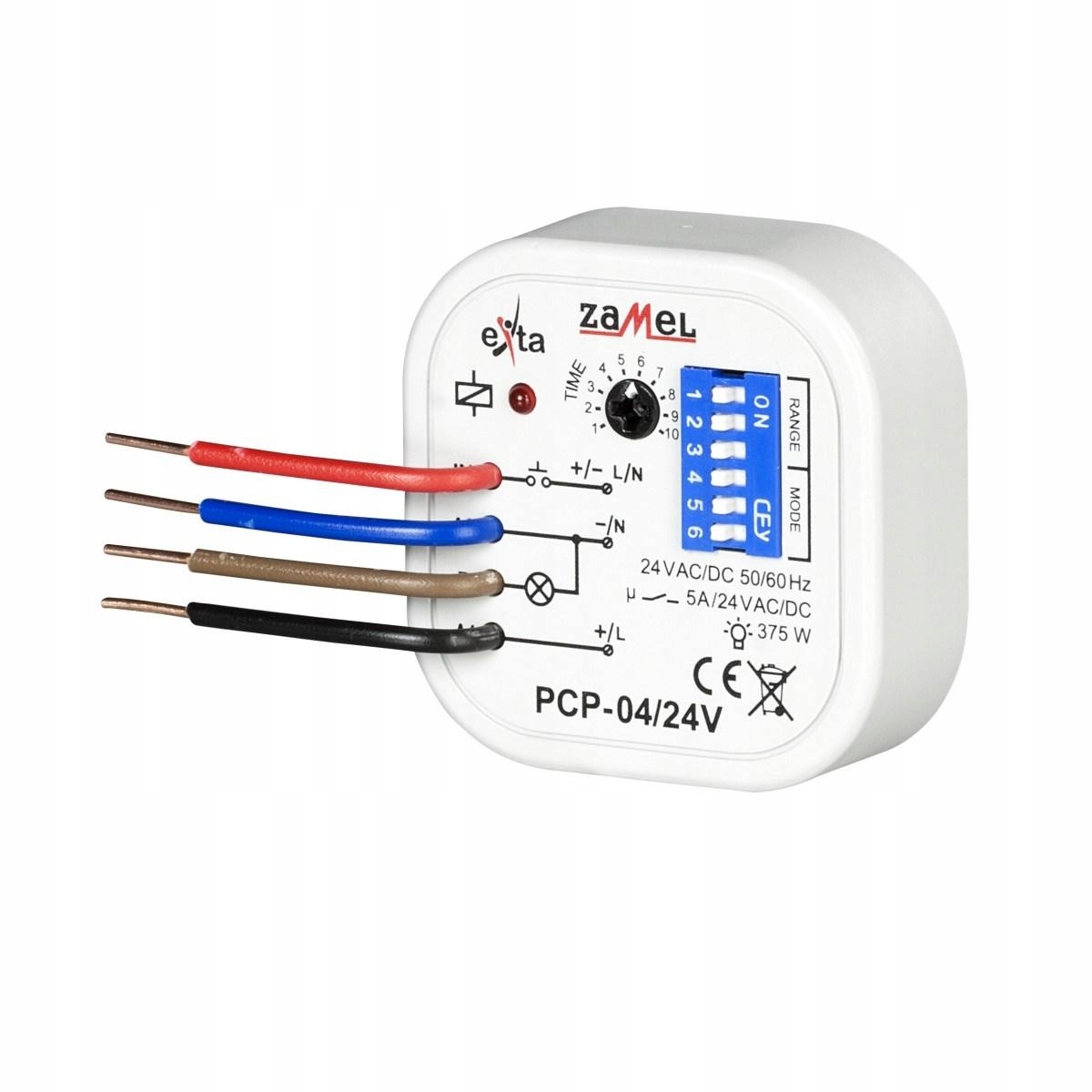

Przekaźnik czasowy PCP-04/24V Exta Zamel

Najważniejsze informacje

PRZEKAŹNIK CZASOWY 24V AC/DC PCP-04/24V EXT10000089Przekaźnik czasowy PCP-04/24V EXTA ZamelWielofunkcyjny przekaźnik PCP-04/24V, służy do realizacji funkcji czasowych w układach automatyki i sterowania. Przekaźnik wyzwalany jest napięciem zasilającym oraz dodatkowo wejściem sterujacym. PCP-04/24V posiada 8 niezależnych trybów pracy wyzwalanych napięciem zasilającym lub zewnętrznym impulsem wyzwalającym (pochodzącym z linii L lub N). Przekaźnik czasowy cechuje bardzo szeroki zakres nastaw czasu. Urządzenie posiada wskaźnik stanu przekaźnika – zrealizowany za pomocą diody LED. Konstrukcja urządzenia umożliwia montaż w puszce instalacyjnej Ø60.CECHY FUNKCJONALNE PRODUKTU:Zestaw 8 trybów pracyduża dokładność odmierzanego czasu,sygnalizacja stanu przekaźnika i odmierzania czasu – dioda LED,wyjście przekaźnikowe – jeden styk przełączny o maksymalnej obciążalności 5 A,w zależności od ustawionego trybu wyzwalany napięciem zasilania lub wejściem sterującym,obudowa dopuszkowa Z wyjściem półprzewodnikowym: Nie Wyjścia, rewersyjne zwłoczne/bezzwłoczne: Nie Liczba wyjść zwłocznych, styk przełączny: 0 Liczba wyjść zwłocznych, styk rozwierny: 0 Liczba wyjść zwłocznych, styk zwierny: 1 Liczba wyjść bezzwłocznych, styk przełączny: 0 Liczba wyjść bezzwłocznych, styk zwierny: 0 Liczba wyjść bezzwłocznych, styk rozwierny: 0 Rodzaj napięcia sterowniczego: AC/DC Zakres nastawy czasu [s]: 0.1 Blok styków pomocniczych montowany na styczniku: Nie Wysokość [mm]: 50 Szerokość [mm]: 50 Znamionowe napięcie sterowania Us dla AC 50 Hz [V]: 24 Głębokość [mm]: 18 Znamionowe napięcie sterowania Us dla AC 60 Hz [V]: 24 Funkcja migotania, załączanie zboczem narastającym, czas ustalony: Tak Odpowiednie tylko dla systemów zdalnego sterowania: Nie Z gniazdem wtykowym: Nie Możliwość sterowania zdalnego: Nie Funkcja gwiazda-trójkąt: Nie Funkcja migotania, załączanie zboczem opadającym, czas ustalony: Tak Funkcja taktowania zboczem opadającym, czas nastawiany: Tak Funkcja taktowania zboczem narastającym, czas nastawiany: Tak Znamionowe napięcie sterowania Us dla DC [V]: 24 Funkcja formowania impulsu: Tak Funkcja opóźnionego załączenia: Tak Funkcja opóźnionego wyłączenia: Tak Funkcja załaczania impulsowego: Tak Funkcja wyłączania impulsowego: Tak Rodzaj połączenia elektrycznego: Połączenie śrubowe
